INA 219

DESCRIPCION:

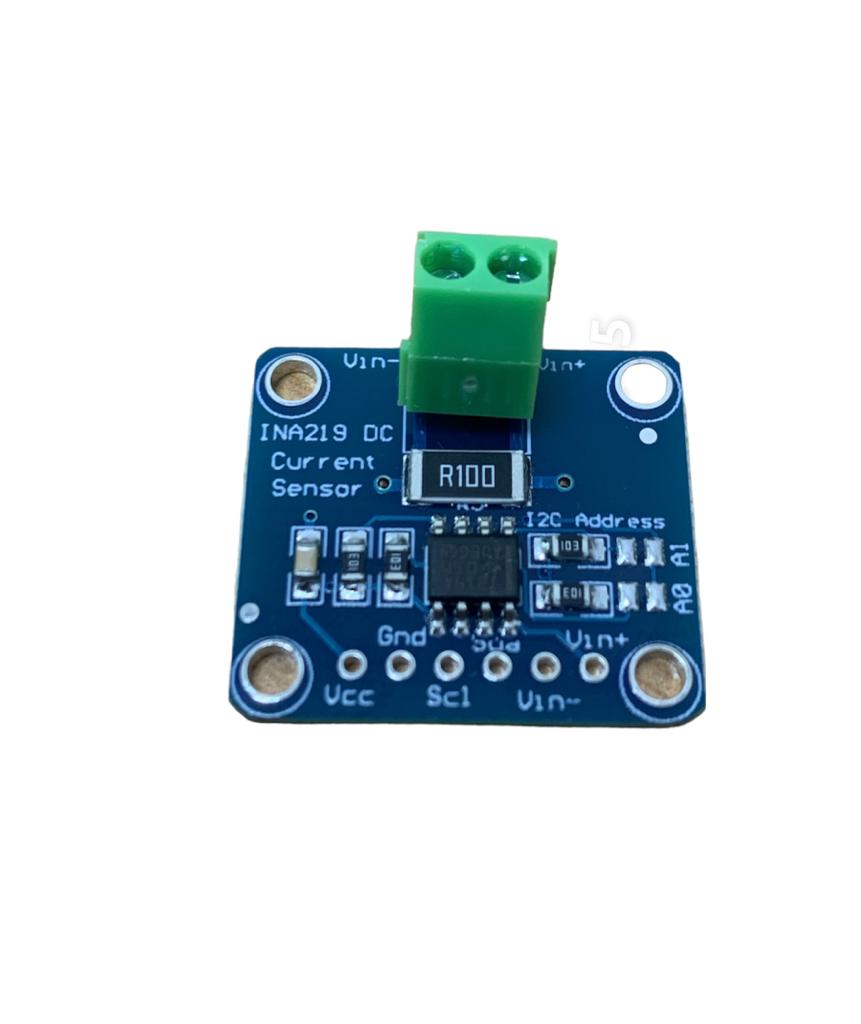

Esta pequeña tarjeta va a resolver todos sus problemas de monitoreo de energía. En lugar de luchar con dos multímetros, sólo tiene utilizar esta tarjeta con el chip INA219B y medir tanto el voltaje como el consumo de corriente DC, todo a través de protocolo I2C con 1% de precisión.

Este chip puede manejar del lado alto de medición de corriente, hasta +26VDC, a pesar de que se alimenta con 3 o 5 VDC. También puede reportar el lado de bajo voltaje, lo que es ideal para el seguimiento de la vida de una batería o de paneles solares.

Un amplificador de precisión mide el voltaje a través de la resistencia de sensado de 0,1 ohmios a 1%. Dado que la diferencia máxima de entrada del amplificador es de ± 320 mV, esto significa que puede medir hasta ± 3,2 amperios. Con el ADC interno de 12 bits, la resolución del rango de ±3,2 A es 0.8mA. Con la ganancia interna establecida en el mínimo de DIV8, la corriente máxima es de 400 mA ± y la resolución es de 0,1 mA. Hackers avanzados pueden quitar la resistencia para sensado de corriente de 0.1 y reemplazarlo por su cuenta para cambiar el rango (digamos 0.01 ohmios a medir hasta 32 amperios con una resolución de 8 mA)
