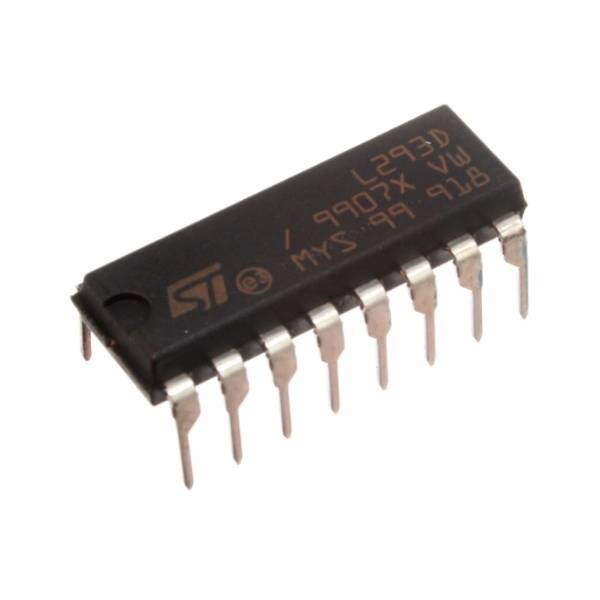

L293D COMPONENTE

Driver en media H cuádruple, para el control de cargas inductivas, 600 mA (0.6 A), 36 V, diodos de protección a las salidas contra CEMF incorporados, entradas TTL, puede configurarse en puente H completo

El circuito integrado L293D incluye en su interior 4 drivers o medio puente H. La corriente máxima que el L293D puede manejar es de 600 mA con voltajes desde 4.5 volts a 36 volts.

Todas las entradas del circuito Integrado L293D son compatibles con TTL, por lo que pueden manejarse con la mayoría de los micro controladores y circuitos lógicos del mercado. La salida de los drivers puede activarse y desactivarse en pares, mediante señales de habilitación. Cuando se presenta un 1 lógico en los pines de habilitación, las señales correspondientes de salida estarán activas y en fase con la señal de entrada. Cuando las entradas de habilitación presentan un estado lógico 0, las salidas se encuentran en estado de alta impedancia.

Gracias a que este circuito integrado es capaz de producir corrientes bidireccionales, es útil en aplicaciones que requieran controlar la dirección de giro y velocidad de motores de DC. Otras de sus aplicaciones son el control de relevadores, motores de paso bipolares, solenoides y cualquier otro dispositivo electrónico de corriente continua que cumpla con las especificaciones eléctricas del dispositivo.
