Descripción

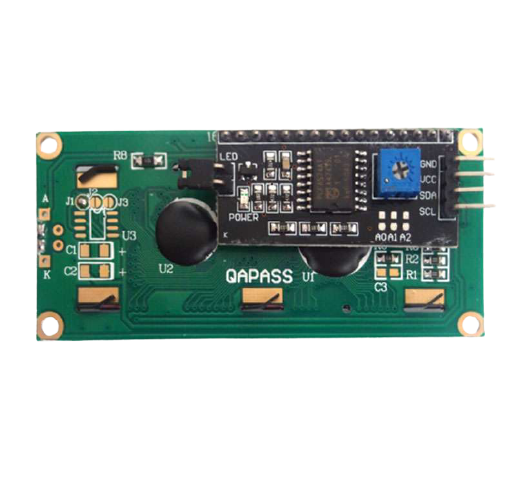

Características del LCD 16×2 + I2C:
- Pantalla de 16×2:
- La pantalla tiene 16 caracteres por fila y 2 filas, lo que permite mostrar hasta 32 caracteres a la vez. Es comúnmente utilizada en proyectos electrónicos y de programación donde es necesario mostrar información de forma sencilla.
- Interfaz I2C:
- El uso de I2C permite que solo se necesiten dos cables para la comunicación, en lugar de los ocho pines tradicionales que se usarían sin I2C. Los pines de comunicación son:
- SDA (Serial Data Line): Línea de datos para transmitir información.
- SCL (Serial Clock Line): Línea de reloj que sincroniza la transmisión de datos.
- El uso de I2C permite que solo se necesiten dos cables para la comunicación, en lugar de los ocho pines tradicionales que se usarían sin I2C. Los pines de comunicación son:
- Reducción de Cables:
- Con I2C, no se requieren conexiones adicionales como RS, RW, EN y los pines de los datos (D4 a D7) que generalmente se usarían en un LCD tradicional de 16×2. Esto simplifica la conexión, haciéndola más fácil y rápida.
- Control de Contraste:
- En la mayoría de los módulos LCD con I2C, hay un potenciómetro que permite ajustar el contraste de la pantalla.
- Ahorro de Pinos en el Microcontrolador:
- Debido a que utiliza solo dos pines para la comunicación, puedes conectar varios dispositivos I2C (como más pantallas, sensores, etc.) en el mismo bus sin necesidad de ocupar más pines en el microcontrolador.

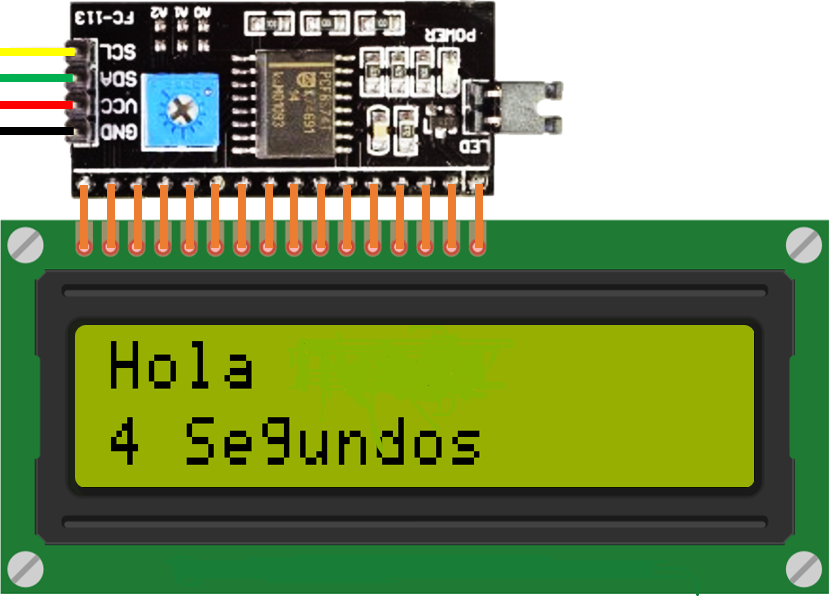

Esquema de Conexión:
Para conectar un LCD 16×2 con I2C a un Arduino (o cualquier otro microcontrolador), debes hacer las siguientes conexiones:
- VCC (del módulo I2C) a 5V en Arduino (o 3.3V, dependiendo del modelo de la placa).
- GND a GND en Arduino.
- SDA (del módulo I2C) a A4 en Arduino (en placas UNO, Nano, etc.).
- SCL (del módulo I2C) a A5 en Arduino (en placas UNO, Nano, etc.).
