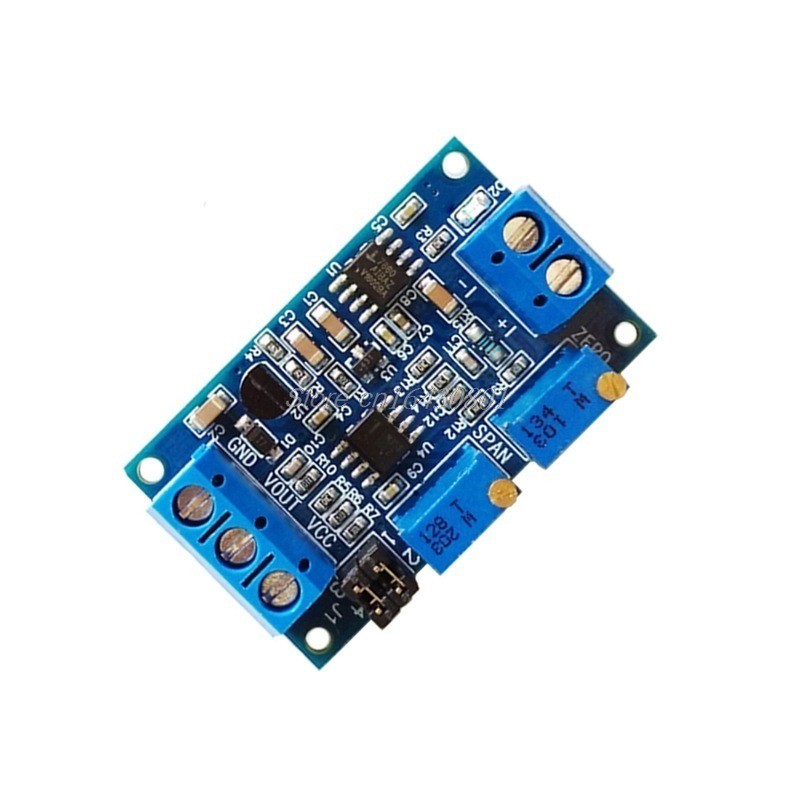

Un módulo corriente a voltaje es un dispositivo diseñado para convertir una señal de corriente (por ejemplo, una corriente analógica de tipo 0-5A) en una señal de voltaje proporcional. Esto es útil cuando se desea medir la corriente en un circuito, pero se necesita una salida de voltaje para poder integrarla con otros sistemas de monitoreo o control (como un microcontrolador, un sistema de adquisición de datos o un dispositivo de visualización).
Funciones y características principales de un módulo corriente a voltaje:
Conversión de corriente a voltaje:
Los módulos de corriente a voltaje convierten una corriente proporcional en una señal de voltaje. Por ejemplo, si un módulo está diseñado para medir una corriente de 0-5A y la conversión es de 0-5V, entonces una corriente de 5A generará una salida de 5V.
Salida proporcional:
La salida de estos módulos es generalmente una señal de voltaje que es proporcional a la corriente medida. En algunos casos, la salida será lineal, lo que significa que a medida que la corriente aumenta, el voltaje de salida también aumentará de manera proporcional.
Rango de medición:
El rango de corriente que se puede medir y convertir a voltaje depende del módulo específico. Algunos módulos permiten medir hasta 10A, 20A, o incluso más, y generan una señal de voltaje en el rango correspondiente (por ejemplo, 0-5V o 0-10V).
Precisión:
La precisión de la conversión de corriente a voltaje puede variar dependiendo de la calidad del módulo. Los módulos de alta precisión tendrán una relación más exacta entre corriente y voltaje.
Aislamiento galvánico:
Muchos módulos de corriente a voltaje, especialmente aquellos que miden corrientes de alto voltaje, incluyen aislamiento galvánico para proteger el sistema de medición de picos de voltaje o fluctuaciones que puedan dañar otros componentes sensibles.
Ejemplos de Módulos Corriente a Voltaje:
ACS712 (sensor de corriente y voltaje):
Rango de corriente: Se utiliza para medir corriente en el rango de hasta 20A.
Salida: Proporciona una salida de voltaje proporcional, por ejemplo, 0-5V o -5V a +5V.
Aplicación: Este tipo de módulo es comúnmente usado con microcontroladores como Arduino para medir la corriente que fluye a través de un circuito y convertirla en una señal de voltaje.
INA219 (sensor de corriente y voltaje):
Rango de corriente: Utilizado para medir hasta 3.2A con una resolución muy alta.
Salida: Proporciona una señal digital de voltaje a través de la comunicación I2C, lo que permite monitorear tanto la corriente como el voltaje en un sistema eléctrico.
Aplicación: Ideal para proyectos de monitoreo de energía, especialmente en sistemas de energía solar o baterías.
Max471 (sensor de corriente y voltaje de corriente continua – DC):
Rango de corriente: Mide corriente hasta 36V DC.
Salida: Proporciona una salida analógica proporcional, generalmente en el rango de 0-5V.
Aplicación: Se usa para medir la corriente y la conversión de esta a voltaje, especialmente en sistemas de alimentación de corriente continua.
