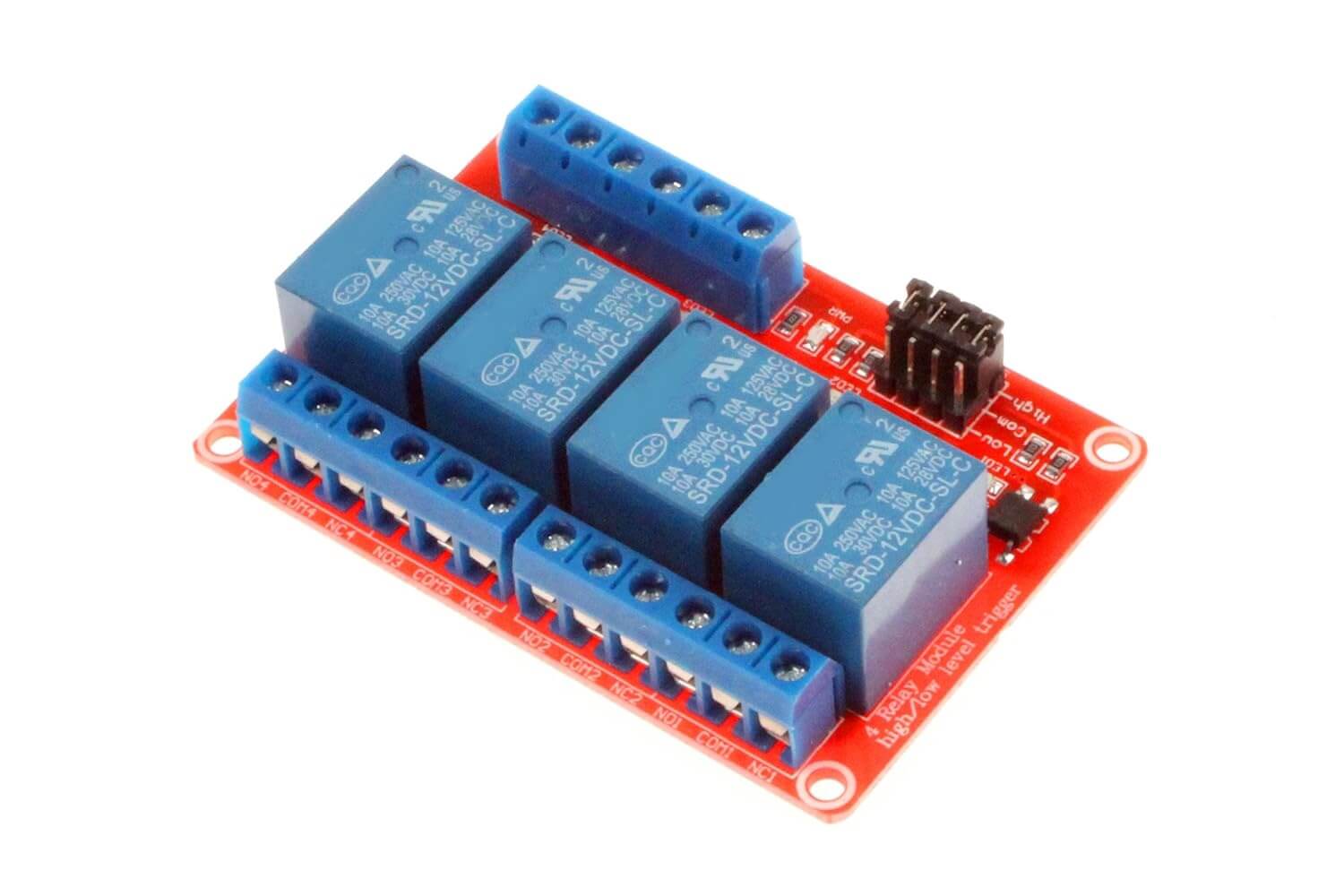

Módulo de relé electrónico de 12V y 4 canales

Descripción

Características principales del módulo de relé electrónico de 12V y 4 canales:

1. Tensión de Alimentación:

• El módulo requiere una alimentación de 12V DC (corriente continua). Esta alimentación puede provenir de una fuente externa o ser alimentada desde un dispositivo compatible como un PLC, microcontrolador, o sistema de automatización que opere a 12V.

2. Número de Canales:

• El módulo cuenta con 4 canales de relé, lo que permite controlar hasta 4 dispositivos de manera independiente. Esto es útil para aplicaciones que necesitan controlar varias cargas de manera simultánea o separada.

3. Tipo de Relé:

• Generalmente, los módulos de 12V utilizan relés SPDT (Single Pole Double Throw) o DPDT (Double Pole Double Throw). Los relés SPDT son los más comunes en este tipo de módulos.
• Un relé SPDT tiene tres terminales:
  • COM (común): El terminal común.
  • NO (normalmente abierto): Se conecta al COM cuando el relé se activa.
  • NC (normalmente cerrado): Se desconecta del COM cuando el relé se activa.

4. Capacidad de Conmutación:

• Los relés pueden manejar cargas de alta potencia, permitiendo controlar dispositivos de hasta:
  • 10A a 250V AC o 30V DC.
• Esto los hace adecuados para controlar dispositivos como bombas, motores, luces y electrodomésticos.

5. Optoacoplador (Aislamiento eléctrico):

• Para proteger los circuitos de control de picos de voltaje y de interferencias causadas por las cargas de alta potencia, el módulo utiliza optoacopladores (optoaisladores).
• Los optoacopladores proporcionan aislamiento eléctrico entre la sección de control de bajo voltaje (como un microcontrolador) y la parte de potencia controlada por el relé, asegurando la protección del sistema.

6. Indicadores LED:

• El módulo suele incluir LEDs indicadores para cada canal:
  • Un LED por canal para mostrar el estado del relé (encendido o apagado).
  • Un LED de alimentación para indicar que el módulo está alimentado correctamente.

7. Entradas de Control:

• Cada canal tiene una entrada de control de 12V DC que se conecta a un microcontrolador o un sistema de control.
• Las señales de entrada pueden ser de HIGH (12V) o LOW (0V), dependiendo de la configuración del módulo, para activar o desactivar los relés.

8. Aislamiento Eléctrico:

• Los optoacopladores proporcionan aislamiento eléctrico entre los pines de control de bajo voltaje y las cargas de alto voltaje o corriente. Esto ayuda a proteger los sistemas de control de daños causados por sobrecargas o picos de voltaje.

9. Terminales de Conexión:

• VCC: Terminal para conectar 12V DC (positivo) para alimentar el módulo.
• GND: Terminal de tierra (negativo).
• IN1, IN2, IN3, IN4: Entradas de señal para controlar cada canal (generalmente 12V DC). Estas señales provienen de un microcontrolador o sistema de control.
• COM1, COM2, COM3, COM4: Terminal común para cada uno de los relés.
• NO1, NO2, NO3, NO4: Terminales normalmente abiertos de cada relé, se conectan al terminal común cuando el relé se activa.
• NC1, NC2, NC3, NC4: Terminales normalmente cerrados de cada relé, se desconectan cuando el relé se activa.

10. Protección Contra Sobrecarga:

• Algunos módulos de 12V incluyen diodos de supresión de picos (diodos de flyback) para proteger el sistema de control de los picos de voltaje que pueden ocurrir cuando se conmutan cargas inductivas como motores, solenoides, etc.
• También pueden contar con fusibles u otros mecanismos de protección para evitar daños por sobrecarga de corriente.

11. Dimensiones y Montaje:

• El módulo es generalmente compacto y puede ser montado en una placa de pruebas (breadboard) o en un PCB de forma permanente.
• Los pines de conexión están organizados para facilitar las conexiones y la integración en proyectos de automatización o control.

Aplicaciones comunes:

• Automatización del hogar: Para controlar luces, ventiladores, bombas de agua, electrodomésticos, etc.
• Sistemas industriales: En el control de motores, máquinas industriales, sistemas de iluminación y otras cargas de alta potencia.
• Proyectos de robótica: Para controlar dispositivos como actuadores, motores, bombas y más.
• Automatización de energía: En sistemas solares, sistemas eólicos, o sistemas de gestión de energía que requieren control de carga.
• Sistemas de seguridad: Para controlar alarmas, cerraduras electrónicas, luces de seguridad, etc.

Ejemplo de pines de conexión:

• VCC: Alimentación de 12V DC (positivo).
• GND: Tierra (negativo).
• IN1: Entrada de control para el canal 1.
• IN2: Entrada de control para el canal 2.
• IN3: Entrada de control para el canal 3.
• IN4: Entrada de control para el canal 4.
• COM1, COM2, COM3, COM4: Terminal común para cada uno de los relés.
• NO1, NO2, NO3, NO4: Terminales normalmente abiertos de los relés 1, 2, 3 y 4.
• NC1, NC2, NC3, NC4: Terminales normalmente cerrados de los relés 1, 2, 3 y 4.
