Descripción

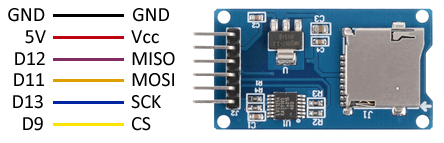

Interfaz de Control: un total de seis pines (GND, VCC, MISO, MOSI, SCK, CS), GND a tierra, VCC es la fuente de alimentación, MISO, MOSI, SCK es bus SPI, CS es el pin de señal de selección de chip;
3.3 V circuito regulador de voltaje: LDO regulador de chip convertidor de nivel de salida es de 3.3 V, alimentación de la tarjeta Micro SD.
Circuito de conversión de nivel: tarjeta Micro SD en la dirección de la señal se convierte en 3.3 V, interfaces de tarjeta MicroSD para controlar la dirección de la señal de MISO se convierte en 3.3 V, sistema microcontrolador AVR general puede leer la señal.

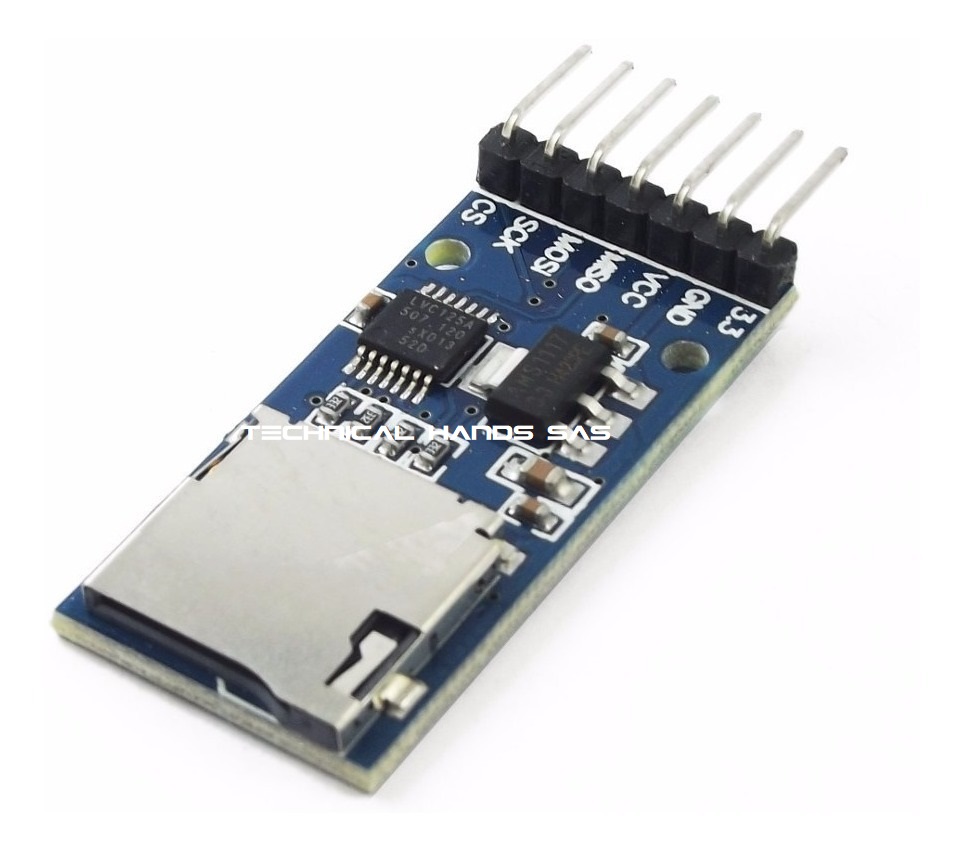

Conector de tarjeta Micro SD: una cubierta auto-bomba, fácil inserción de la tarjeta.
Agujeros de posicionamiento: 4 M2 tornillos de posicionamiento diámetro del agujero es de 2.2mm, el posicionamiento del módulo es fácil de instalar, para lograr la combinación entre módulos.
