Descripción

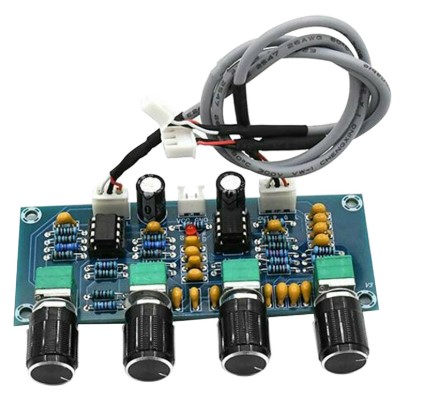

La placa preamplificadora NE5532 es un módulo basado en el famoso amplificador operacional NE5532, un componente ampliamente utilizado en aplicaciones de audio de alta calidad debido a su baja distorsión, bajo ruido y alto rendimiento. Esta placa es comúnmente usada en preamplificadores de audio, sistemas de sonido profesional, proyectos de audio DIY y otros dispositivos donde se necesita amplificar una señal de audio débil (como la salida de un micrófono o guitarra) antes de enviarla a un amplificador de potencia o procesador de señal.
Características principales de la Placa Preamplificadora NE5532:
1. NE5532 – Amplificador Operacional:
- El NE5532 es un amplificador operacional de baja distorsión y bajo ruido, ampliamente utilizado en equipos de audio de alta fidelidad (Hi-Fi). Es capaz de ofrecer una excelente calidad de señal, lo que lo hace ideal para preamplificadores de audio y otras aplicaciones sensibles al ruido.
2. Configuración de la placa:
- Entradas: Las placas preamplificadoras NE5532 suelen tener entradas RCA o de 3,5mm, dependiendo del modelo, para conectar dispositivos como micrófonos, guitarras eléctricas, o cualquier otra fuente de señal de audio de bajo nivel.
- Salidas: Usualmente presentan salidas RCA o de 3,5mm para enviar la señal amplificada al siguiente dispositivo (amplificador de potencia, tarjeta de sonido, etc.).
- Fuente de Alimentación: La placa puede requerir una fuente de alimentación de 12V o 15V DC para operar correctamente, dependiendo del modelo específico.
3. Características de amplificación:
- La NE5532 generalmente trabaja en un modo de amplificación no inversora o inversora, dependiendo de cómo esté configurada la placa.
- Es capaz de amplificar señales de audio de micrófonos o instrumentos hasta un nivel adecuado para ser procesadas por un amplificador de potencia o una tarjeta de sonido.
4. Impedancia de entrada:
- La impedancia de entrada de la placa NE5532 generalmente es alta, lo que la hace adecuada para señales de audio de bajo nivel, como las de un micrófono o guitarra.
- Esto significa que el preamplificador puede trabajar sin cargar la fuente de señal y amplificarla adecuadamente.
5. Baja distorsión y bajo ruido:
- Uno de los puntos fuertes del NE5532 es su baja distorsión armónica total (THD), que es crucial para obtener una señal de audio limpia y clara sin interferencias indeseadas.
- El bajo nivel de ruido también lo hace ideal para aplicaciones en donde la claridad del audio es esencial, como en grabaciones de estudio o sistemas de sonido en vivo.
6. Aplicaciones comunes:
- Preamplificación de micrófono: Se usa para amplificar señales débiles de micrófonos antes de enviarlas a un amplificador de potencia o sistema de mezcla.
- Guitarras eléctricas: Se utiliza para amplificar la señal de una guitarra eléctrica o de otro instrumento de bajo nivel, antes de pasarla a un amplificador de guitarra.
- Sistemas de audio Hi-Fi: Utilizado en sistemas de audio de alta fidelidad para mejorar la calidad del sonido, amplificando las señales de entrada de manera precisa.
- Sistemas de grabación: Es esencial en estudios de grabación donde se necesita una preamplificación de alta calidad para las fuentes de audio.
7. Tamaño y diseño compacto:
- Las placas preamplificadoras basadas en NE5532 son generalmente pequeñas y compactas, lo que las hace ideales para proyectos DIY, donde el espacio es limitado o para integrarse fácilmente en sistemas existentes.
8. Ajustes de ganancia:
- Algunas versiones de la placa preamplificadora NE5532 permiten ajustar la ganancia para adaptar la amplificación a las necesidades específicas de la señal de entrada. Este ajuste es crucial para evitar la distorsión por amplificación excesiva o la falta de volumen si la ganancia es demasiado baja.
Especificaciones Técnicas:
| Característica | Descripción |
|---|---|
| Tipo de Amplificador | Amplificador Operacional NE5532 |
| Fuente de alimentación | Generalmente 12V o 15V DC |
| Entradas | RCA, 3.5mm (dependiendo del modelo) |
| Salidas | RCA, 3.5mm (para enviar la señal amplificada) |
| Impedancia de entrada | Alta, adecuada para micrófonos e instrumentos de bajo nivel |
| Potencia de salida | Varía según la implementación (generalmente 1W a 5W) |
| Tamaño de la placa | Compacta, generalmente para montaje en proyectos DIY |
| Ganancia ajustable | Puede incluir un control de ganancia para ajustar la amplificación |
| Distorsión armónica total (THD) | Muy baja, adecuada para aplicaciones de audio Hi-Fi |
| Nivel de ruido | Bajo, ideal para aplicaciones de audio sensibles al ruido |
Ejemplo de uso con Arduino o proyectos DIY:
En un proyecto DIY, una placa preamplificadora NE5532 se puede usar para amplificar la señal de un micrófono antes de procesarla con un Arduino o un procesador de efectos para audio. Un ejemplo de aplicación podría ser un sistema de grabación casero, donde la placa amplifica la señal de la fuente (micrófono, guitarra, etc.) antes de enviarla a un amplificador de potencia o a un sistema de grabación digital.
Conexión básica para proyecto de audio DIY:
- Micrófono a la placa preamplificadora: Conectas el micrófono a la entrada de la placa (por ejemplo, a un conector RCA o de 3,5mm).
- Fuente de alimentación: Conecta una fuente de 12V o 15V DC a la placa preamplificadora.
- Salida de audio amplificada: Conecta la salida amplificada de la placa a un sistema de audio o amplificador para procesar la señal.
Ajuste de ganancia:
Si tu placa tiene un control de ganancia, ajusta la amplificación para que la señal no distorsione ni se sobrecargue.
