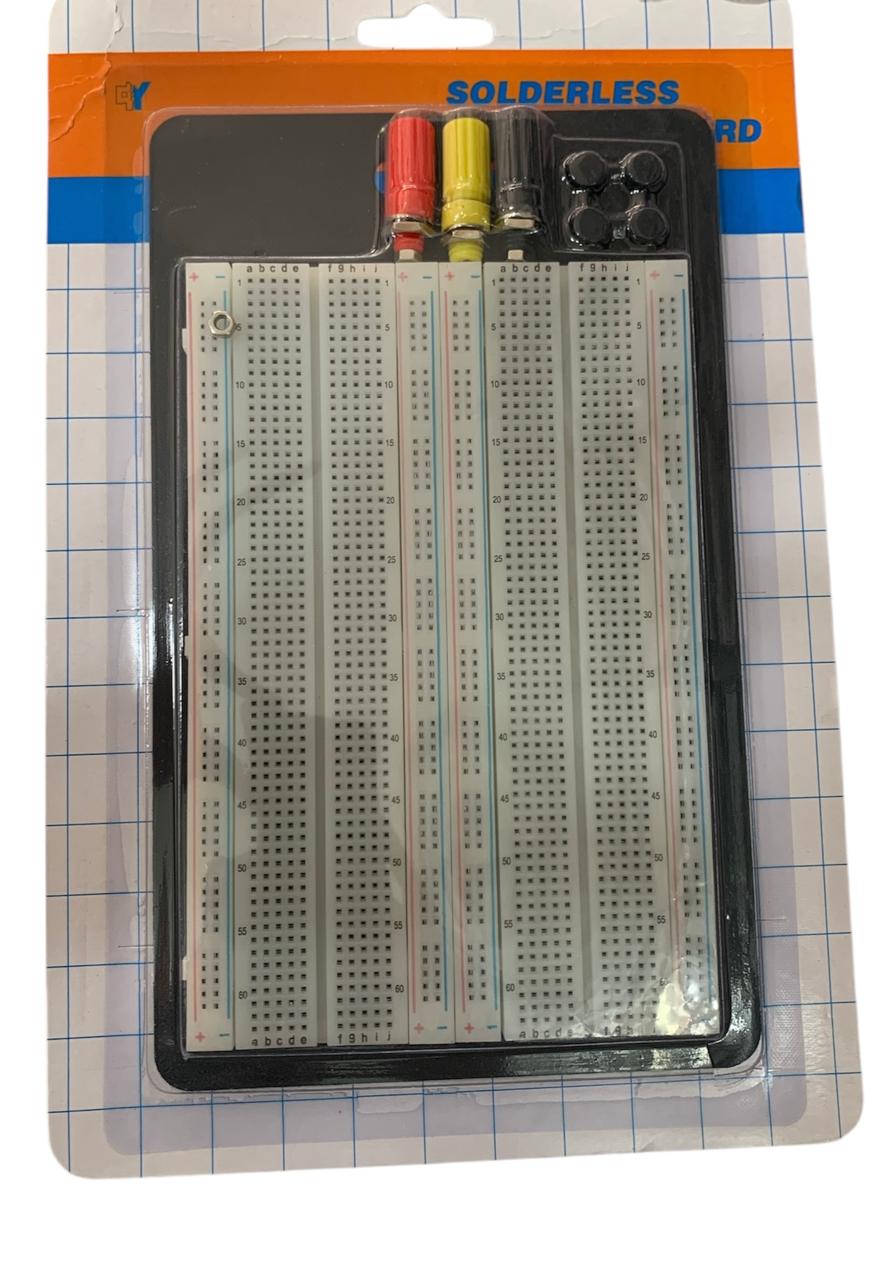

El Protoboard MB102 Doble es una herramienta muy útil y versátil para cualquier persona que trabaje con electrónica. Su diseño permite la construcción de circuitos de manera rápida y sencilla, y su tamaño ofrece suficiente espacio para proyectos complejos. Es ideal para estudiantes, aficionados y profesionales que necesiten realizar prototipos de circuitos de manera eficiente y sin necesidad de soldar.
Características principales del Protoboard MB102 Doble:
Diseño Doble:
El MB102 Doble cuenta con dos secciones de protoboard (de ahí el “doble” en el nombre), lo que permite realizar circuitos más grandes o trabajar en múltiples proyectos al mismo tiempo sin necesidad de usar dos protoboards separados.
Generalmente, cada sección de la protoboard se puede usar de forma independiente, lo que facilita el trabajo con circuitos complejos y la creación de prototipos de manera más eficiente.
Distribución de Pistas:
Tiene una distribución estándar de agujeros y pistas conductoras. Cada línea de agujeros está conectada internamente de manera horizontal y vertical. En la parte central, las filas de agujeros están conectadas de manera horizontal, mientras que las columnas laterales están conectadas verticalmente y son ideales para la alimentación eléctrica.
Esta disposición permite conectar componentes como resistores, capacitores, transistores, ICs, y más sin necesidad de soldar, lo que facilita la creación y modificación de circuitos.
Alimentación en las Líneas Laterales:
Las líneas laterales (generalmente marcadas con + y –) están diseñadas para proporcionar alimentación eléctrica a los circuitos que se conectan en la protoboard. Estas líneas generalmente tienen conexiones de alimentación +5V, +3.3V y tierra (GND), lo que facilita la distribución de energía en el circuito.
Algunas versiones del MB102 también tienen un regulador de voltaje incorporado, lo que permite ajustar la fuente de alimentación de 5V o 3.3V, lo que resulta útil para trabajar con microcontroladores como el Arduino o circuitos integrados que requieren voltajes específicos.
Conectividad:
El MB102 Doble está diseñado para conectar múltiples componentes a través de las filas de agujeros, que se pueden usar para hacer conexiones directas o intermedias con cables de puente (jumpers).
La estructura de las filas hace que las conexiones sean estables y confiables, permitiendo realizar conexiones entre diferentes componentes de manera rápida y sin los riesgos asociados con soldaduras permanentes.
Tamaño y Capacidad:
Este tipo de protoboard tiene un tamaño más grande que las versiones simples, lo que permite realizar circuitos más complejos o tener más espacio para el trabajo simultáneo en varios proyectos.
Generalmente, las dimensiones del MB102 Doble son de aproximadamente 16.5 cm x 5.5 cm, lo que proporciona una buena área para la creación de prototipos sin ser demasiado grande.
Facilidad de Uso:
El protoboard no requiere herramientas ni conocimientos avanzados, y puede ser utilizado por principiantes en electrónica para aprender sobre circuitos, así como por profesionales que necesiten realizar pruebas rápidas de circuitos.
Es fácil de transportar y almacenar debido a su diseño compacto.
