DESCRIPCION
Este sensor se acopla muy bien a la tubería de agua de cualquier edificio o casa y contiene un sensor de molino para medir la cantidad de líquido que ha pasado a través de él. También tiene un sensor magnético de efecto Hall que emite un impulso eléctrico con cada revolución. El sensor de efecto Hall está sellado para permanecer seguro y seco.

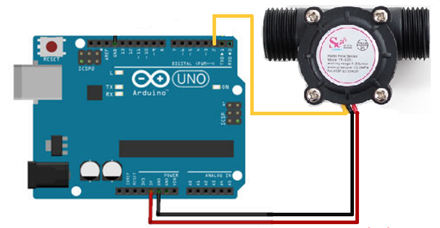

El sensor viene con tres cables: rojo (energía 5-24VDC), negro (tierra) y amarillo (salida de pulsos de efecto Hall). Al contar los pulsos de la salida del sensor, se puede calcular fácilmente el flujo de agua. Cada pulso es de aproximadamente 2.25 mililitros. Tenga en cuenta que esto no es un sensor de precisión, y la frecuencia del pulso varía un poco dependiendo de la velocidad de flujo, presión del fluido y la orientación del sensor. Si se necesita más del 10% de precisión se tendrá que hacer la calibración adecuada. Sin embargo, es genial para las tareas diarias cotidianas.
La señal de pulso es una simple onda cuadrada así que es bastante fácil de registrar y convertir en litros por minuto utilizando la siguiente fórmula.
Frecuencia de pulsos (Hz) / 7 = caudal en L / min.
