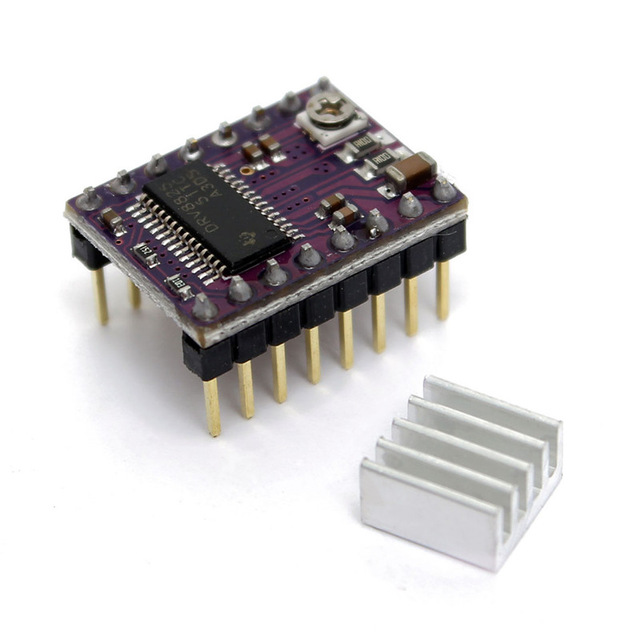

El circuito controlador de motores paso a paso DRV8825 es una versión mejorada y de mas potencia del famoso A4988, que proporciona una corriente de 1,5 amperios de forma continua y hasta 2,2 A con refrigeración adicional. Este driver esta basado en el circuito DRV8825 de Texas Instrument y tiene una disposición de pines totalmente compatible con el A4988 por lo que puede ser un reemplazo directo del mismo pero con mas potencia para controlar motores paso a paso bipolares de entre 8,2 y 45 V y con micropasos entre 1 y 1/32 pasos en seis velocidades diferentes. Tiene un potenciómetro que permite ajustar el consumo de corriente para evitar daños en el motor y tener un movimiento mas suave y continuo del mismo. Controlador recomendado para motores paso a paso con tamaño hasta Nema 17.
Voltaje de alimentación-potencia(VMOT): 8.2V-45V DC (recomendado 12V/24VDC)
Voltaje de control lógico: 3.3V-5V DC
Corriente de salida: 1.5A por bobina (máx. 2.5A con ventilación)

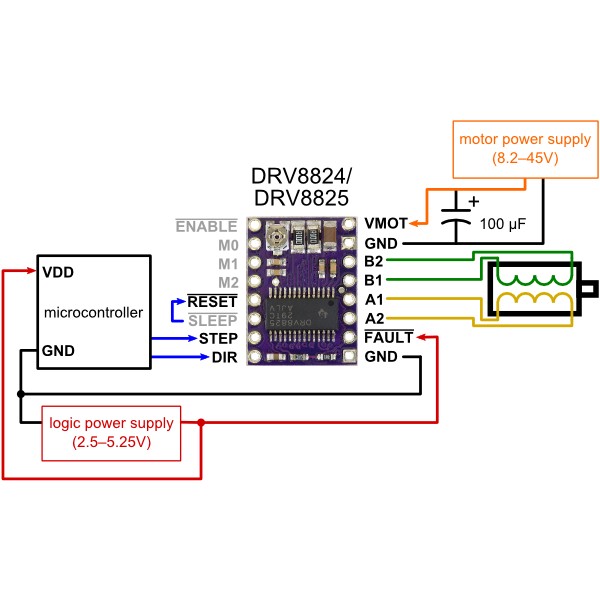

Interfaz de control de STEP y DIRECTION
6 resoluciones de pasos: full-step, half-step, 1/4, 1/8, 1/16 y 1/32Corriente máxima regulable por potenciómetro, para poder usar voltajes mas altos y lograr mejor resolución
Regulador incluido
Funciona con sistemas de 3.3 y 5V
Protección de sobre temperatura, sobre corriente y voltaje bajo
Protección de corto a tierra y corto de carga
PCB de 4 capas
Pin-compatible con el Driver A4988
