Name: GENERADOR DE SEÑAL CUADRADA 555
SKU: GS555
Price: 12200.00 COP
Availability: InStock

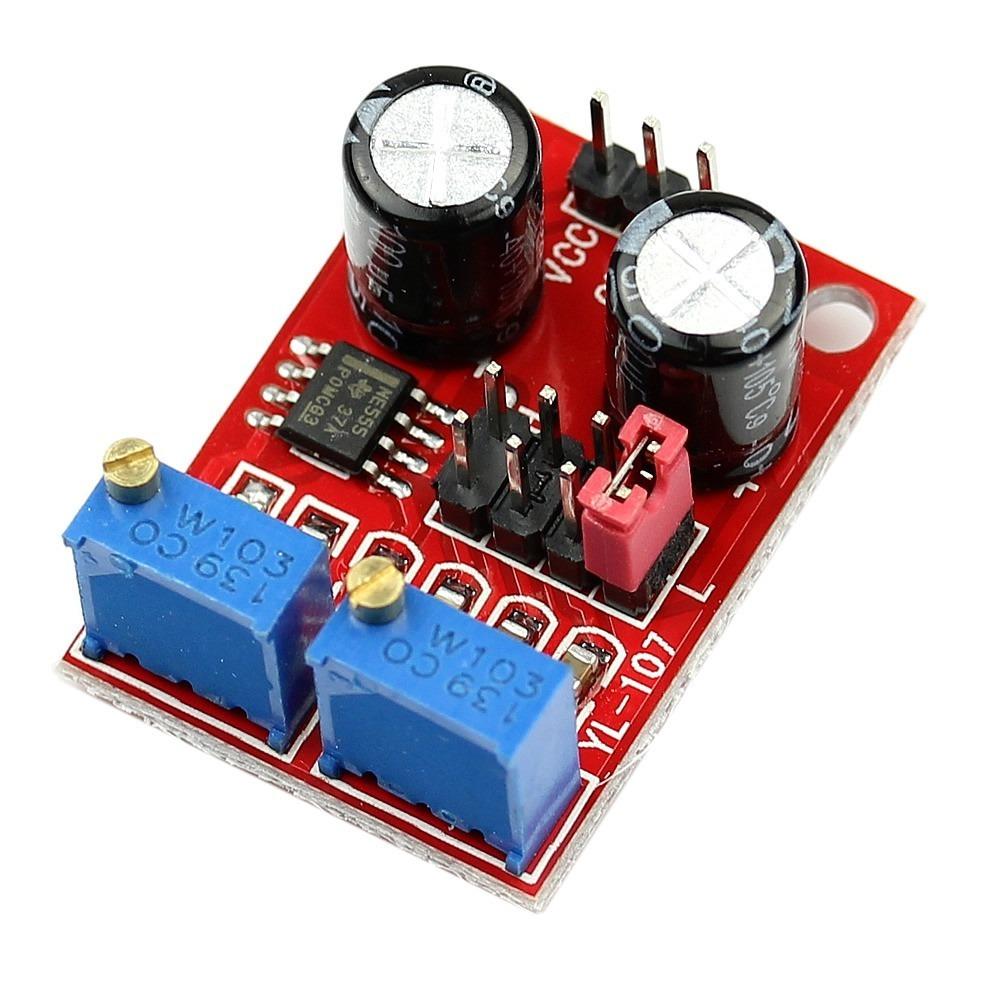

GENERADOR DE SEÑAL CUADRADA 555

$12,200.00

Tamaño: 3.1 cm * 2.2 cm

El chip principal: NE555

Voltaje de entrada: 5V-15VDC. Cuando la corriente de salida 5 V fuente de alimentación 15MA; 12 V fuente de alimentación, la corriente de salida a 35MA alrededor.

Corriente de entrada: 100mA

La amplitud de salida: 4.2 V V-PP a 11.4 V V-PP. (de acuerdo a la diferente tensión de entrada, la salida será diferente)

La corriente de salida máxima: 15mA (5 V fuente de alimentación, cuando V-PP es mayor que 50%), 35MA ≥ (12 V fuente de alimentación,

Cuando V-PP es mayor que 50%)

Salida con indicador LED, no hay salida directa (bajo nivel LED, LED de alta y baja frecuencia de destellos del LED);

Rango de frecuencia de salida Nivel es opcional, por lo que la frecuencia de salida se puede ajustar de forma continua.

12 disponibles

Descripción

Es un circuito integrado utilizado como temporizador, generador de pulsos, además de aplicaciones de oscilador. Este Modulo utiliza el temporizador NE555 I2C para generar pulsos alrededor de 4 Hz a 1.3Khz, que se puede utilizar para el desarrollo experimental, o manejar un motor paso a paso, es una buena opción para los que deseen experimentar con los circuitos análogos RC. El modulo posee 4 puentes y 2 trimmers variables, así los usuarios pueden ajustar la onda de salida con estos componentes, para conseguir su onda ideal fácilmente.

Frecuencia: 1Hz ~ 50Hz

MF: 50Hz ~ 1 kHz

HF: 1 kHz ~ 10 kHz

HF: 10 kHz ~ 200 KHz
