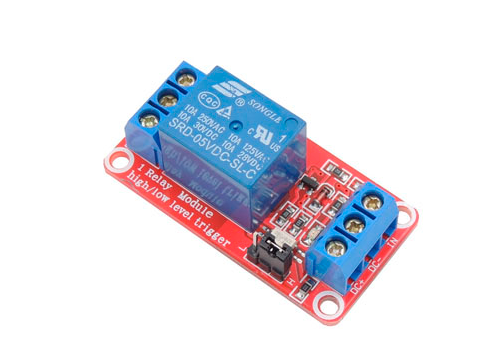

El módulo de relé de 5V de 1 canal con optoacoplador rojo es un dispositivo utilizado para controlar dispositivos de alta potencia, como motores, luces o electrodomésticos, a través de un microcontrolador o placa de desarrollo como Arduino, Raspberry Pi, etc. El optoacoplador (o optotriac) proporciona aislamiento eléctrico entre el microcontrolador y el relé, protegiendo así el sistema de control de posibles sobrecargas o picos de voltaje.
Características principales del módulo de relé 5V con optoacoplador:
Tensión de trabajo:
El módulo funciona con una alimentación de 5V DC (corriente continua).
Tipo de relé:
Relé de 1 canal (1 circuito controlado).
Relé de un solo polo de conmutación (SPDT: Single Pole Double Throw) o doble polo, un solo cambio (DPDT) en algunos casos.
Capacidad de conmutación:
Puede controlar cargas de alta corriente (hasta 10A a 250V AC o 30V DC, dependiendo del modelo).
Conmutable para corriente alterna (AC) y corriente continua (DC).
Optoacoplador:
El módulo utiliza un optoacoplador para aislar el circuito de control (como Arduino) de la carga que se va a controlar. Esto protege el sistema de picos de voltaje o posibles interferencias.
El LED del optoacoplador es generalmente de color rojo.
Indicadores LED:
El módulo suele tener dos LED: uno para indicar que el relé está activado y otro para la alimentación.
El LED de control (rojo o verde) muestra el estado de conmutación del relé.
Entrada y control:
El módulo se controla a través de una señal lógica de 5V (por ejemplo, una señal de HIGH o LOW).
El pin de control se conecta al microcontrolador (como un pin digital de Arduino).
Algunos modelos incluyen un interruptor de control de nivel lógico para ajustar la lógica de activación (activa en LOW o HIGH).
Aislamiento eléctrico:
El uso del optoacoplador permite una separación entre la señal de control y la carga, lo que mejora la seguridad del sistema.
Dimensiones y montaje:
El módulo generalmente tiene un tamaño compacto para facilitar su integración en proyectos pequeños o prototipos.
Se puede montar fácilmente en una placa de pruebas o soldar en una placa de circuito impreso (PCB).
Aplicaciones comunes:
Automatización del hogar: control de luces, electrodomésticos, etc.
Proyectos de robótica: controlar motores o servomecanismos.
Sistemas de seguridad: encender o apagar dispositivos de alarma, cámaras, etc.
Proyectos de control remoto: automatizar la activación de dispositivos.
Ejemplo de pines en un módulo típico:
VCC: Pin de alimentación 5V (positivo).
GND: Pin de tierra (negativo).
IN: Pin de entrada (controlado por el microcontrolador).
NO (Normalmente abierto): Pin de salida que se cierra cuando el relé se activa.
COM (Común): Pin de salida que se conecta al circuito.
NC (Normalmente cerrado): Pin de salida que se conecta cuando el relé está inactivo.
