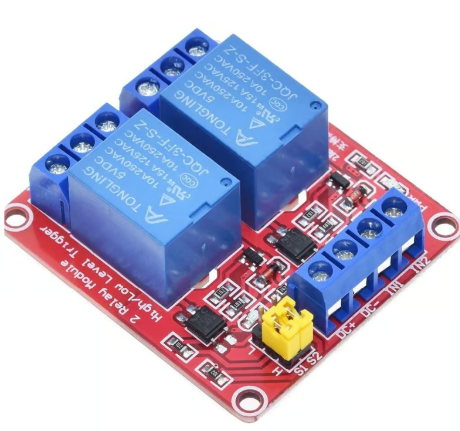

Placa de módulo de relé de 5V, dos canales

Descripción

Características principales del módulo de relé de 5V de 2 canales:

1. Tensión de Alimentación:
   • El módulo se alimenta mediante 5V DC (corriente continua), que es la misma tensión que proporcionan muchas placas de desarrollo como Arduino o Raspberry Pi.
2. Número de Canales:
   • Este módulo tiene 2 canales de control, lo que significa que puedes controlar hasta dos dispositivos de forma independiente con una sola placa de relé.
   • Cada canal tiene un relé independiente con su propio circuito de conmutación.
3. Tipo de Relé:
   • Los relés de los módulos de 5V de 2 canales son típicamente SPDT (Single Pole Double Throw), lo que significa que tienen tres terminales: un terminal común (COM), uno normalmente cerrado (NC) y uno normalmente abierto (NO).
   • Algunos módulos también pueden ofrecer DPDT (Double Pole Double Throw), pero los SPDT son los más comunes para aplicaciones generales.
4. Capacidad de Conmutación:
   • Cada relé puede manejar cargas de alta potencia. Las capacidades más comunes son:
     • Hasta 10A a 250V AC o 30V DC.
     • Esto permite controlar dispositivos como luces, electrodomésticos, motores, bombas, entre otros, que requieren mayor corriente o voltaje.
5. Optoacoplador:
   • Al igual que otros módulos de relé, el módulo de 2 canales utiliza un optoacoplador (también llamado optoaislador) para garantizar el aislamiento eléctrico entre el circuito de control (bajo voltaje) y los dispositivos de alta potencia.
   • Esto protege el sistema de control (por ejemplo, un microcontrolador) de picos de voltaje o interferencias eléctricas.
6. Indicadores LED:
   • El módulo generalmente incluye LEDs indicadores para mostrar el estado de la alimentación y el estado de los relés:
     • LED de alimentación: Indica que el módulo está recibiendo alimentación.
     • LED de estado: Cada canal tiene un LED (normalmente de color rojo) que indica el estado de activación del relé (si está activado o desactivado).
7. Entrada de Control:
   • El módulo se activa mediante una señal de control, que generalmente es una señal lógica de 5V (HIGH o LOW) proveniente de un microcontrolador como Arduino.
   • Cada canal tiene una entrada de control independiente, lo que te permite activar y desactivar los relés por separado.
   • Algunos modelos permiten que el relé se active con una señal LOW en lugar de HIGH. Esto debe verificarse según el modelo específico.
8. Aislamiento Eléctrico:
   • El optoacoplador asegura que los circuitos de control y de carga estén aislados eléctricamente. Esto es esencial para evitar que picos de voltaje o interferencias de la carga dañen el sistema de control.
   • Además, el aislamiento protege los componentes de bajo voltaje, como los microcontroladores, al reducir los riesgos de daños por sobrecarga.
9. Terminales de Conexión:
   • VCC: Entrada de alimentación de 5V DC (positivo).
   • GND: Terminal de tierra (negativo).
   • IN1, IN2: Entradas de señal para cada canal de control (generalmente 5V).
   • COM1, COM2: Terminal común de cada relé.
   • NO1, NO2: Contactos normalmente abiertos para cada canal (se conectan cuando el relé está activado).
   • NC1, NC2: Contactos normalmente cerrados para cada canal (están conectados cuando el relé está inactivo).
10. Protección Contra Sobrecargas:
    • Algunos módulos de 2 canales tienen diodos de supresión de picos o fusibles para proteger contra picos de voltaje en la carga.
    • Esto ayuda a evitar daños en el módulo o en los dispositivos controlados.
11. Dimensiones y Montaje:
    • El tamaño del módulo es compacto y permite una integración fácil en una placa de pruebas (breadboard) o puede ser montado en un PCB para proyectos más permanentes.
    • La distribución de los pines y la conexión de los canales está diseñada para facilitar la instalación y el uso.

Aplicaciones comunes:

• Automatización del hogar: Encender y apagar luces, electrodomésticos, ventiladores, etc.
• Control de dispositivos industriales: Encender o apagar equipos o máquinas industriales.
• Proyectos de robótica: Control de motores, actuadores, servomecanismos, etc.
• Proyectos de control remoto: Uso en sistemas de control de dispositivos a distancia.
• Sistemas de seguridad: Activación de alarmas, cámaras de vigilancia, o sistemas de control de acceso.

Ejemplo de pines en un módulo de relé de 5V de 2 canales:

• VCC: Alimentación de 5V DC (positivo).
• GND: Tierra (negativo).
• IN1: Entrada de control del canal 1.
• IN2: Entrada de control del canal 2.
• COM1, COM2: Terminal común de los relés 1 y 2, respectivamente.
• NO1, NO2: Terminales normalmente abiertos de los relés 1 y 2.
• NC1, NC2: Terminales normalmente cerrados de los relés 1 y 2.
