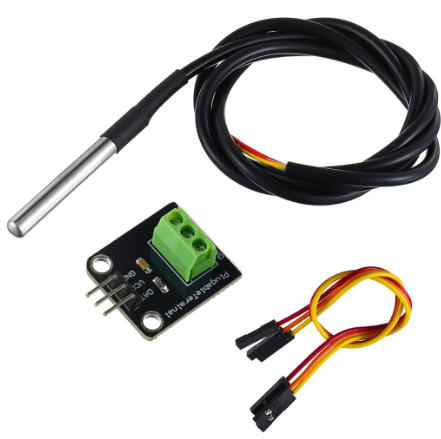

Name: SONDA SESNOR DIGITAL+ ADAPTADPOR 3 PINES
SKU: DS18B20+M
Availability: InStock

Descripción

Cuando se menciona una sonda sensor digital junto con un adaptador de 3 pines, normalmente se hace referencia a un sensor de temperatura digital con salida de datos en formato digital (no analógico), y el adaptador de 3 pines facilita su conexión a un sistema de microcontrolador o placa de desarrollo como Arduino.

Características típicas de una sonda sensor digital con adaptador de 3 pines:

Tipo de sensor digital:
- Un sensor digital generalmente emite una señal digital (por ejemplo, 1 o 0 o datos de temperatura codificados en formato digital), lo que elimina la necesidad de conversiones de señal analógica, proporcionando lecturas más precisas y estables.
- Ejemplos comunes de sensores digitales incluyen el DS18B20, que es un sensor de temperatura muy popular que usa un protocolo de comunicación digital.
Adaptador de 3 pines:
- El adaptador de 3 pines generalmente se utiliza para conectar sensores como el DS18B20 o DHT11/DHT22 (sensor de temperatura y humedad) a un microcontrolador.
- Los 3 pines son los siguientes:
  - VCC: Para alimentar el sensor, generalmente a 3.3V o 5V dependiendo del modelo de sensor.
  - GND: Conexión a tierra o masa.
  - Data (D): Este pin es para la transmisión de la señal de datos entre el sensor y el microcontrolador. En sensores como el DS18B20, la señal de datos es digital y se transmite a través de este pin.
Protocolos de comunicación:
- OneWire (DS18B20): Algunos sensores, como el DS18B20, utilizan el protocolo OneWire, lo que significa que puedes conectar varios sensores a través de un solo pin de datos (requiere una resistencia pull-up en la línea de datos).
- I2C o SPI: Otros sensores pueden usar protocolos más complejos como I2C o SPI, aunque los sensores de temperatura más comunes en este formato son de OneWire.
Facilidad de integración:
- Estos sensores son populares debido a su facilidad de integración en plataformas como Arduino, Raspberry Pi o microcontroladores ESP32/ESP8266.
- En muchos casos, las bibliotecas están disponibles para facilitar la lectura de los datos de los sensores, lo que permite una fácil programación y uso.
Aplicaciones comunes:
- Medición de temperatura: Estos sensores son frecuentemente utilizados para aplicaciones que requieren medición de temperatura, como en termómetros digitales, sistemas de control de temperatura, y monitoreo ambiental.
- Proyectos de automatización y control: Estos sensores pueden usarse en termostatos, proyectos de refrigeración, o sistemas de monitorización de condiciones ambientales.
- Robótica: En robots o sistemas autónomos que requieren monitoreo de temperatura de sus componentes.
Ventajas:
- Precisión: Estos sensores suelen tener una buena precisión (por ejemplo, el DS18B20 tiene una precisión de ±0.5°C).
- Fácil conexión: Gracias al adaptador de 3 pines, es sencillo conectar el sensor a un sistema sin necesidad de cables o circuitos complicados.
- Bajo consumo de energía: Muchos de estos sensores tienen un bajo consumo energético, lo que los hace adecuados para proyectos alimentados por baterías.

Ejemplo de Sensor Digital + Adaptador 3 Pines: DS18B20

Uno de los sensores más populares que usa un adaptador de 3 pines es el DS18B20, que es un sensor de temperatura digital que emplea el protocolo OneWire. El adaptador de 3 pines para este sensor generalmente tiene:

VCC: Para suministrar energía al sensor (generalmente 3.3V o 5V).
GND: Para conectar a tierra.
Data: Para la comunicación de datos entre el sensor y el microcontrolador.

Características del DS18B20:

Rango de temperatura: -55°C a +125°C.
Precisión: ±0.5°C en el rango de -10°C a +85°C.
Protocolo de comunicación: OneWire, lo que significa que puedes conectar varios sensores en paralelo a un solo pin de datos.
Salida digital: El sensor envía una señal digital que se convierte directamente en datos de temperatura, eliminando la necesidad de conversión analógica a digital.

Conexión de un DS18B20 a un Arduino:

VCC → Pin de 5V o 3.3V en el Arduino.
GND → Pin GND en el Arduino.
Data → Pin digital del Arduino (por ejemplo, el pin D2).
Resistencia Pull-up: Se recomienda agregar una resistencia de 4.7kΩ entre el pin de Data y VCC para asegurar la comunicación correcta en el bus OneWire.

Ejemplo de código para Arduino (usando librería OneWire y DallasTemperature):

cpp

#include <OneWire.h>

#include <DallasTemperature.h>

#define ONE_WIRE_BUS 2 // Pin digital 2OneWire oneWire(ONE_WIRE_BUS); // Crea una instancia del bus OneWire
DallasTemperature sensors(&oneWire); // Crea una instancia del sensorvoid setup() {
Serial.begin(9600);
sensors.begin(); // Inicializa los sensores de temperatura
}void loop() {
sensors.requestTemperatures(); // Pide la lectura de temperatura
Serial.print(“Temperatura: “);
Serial.print(sensors.getTempCByIndex(0)); // Lee la temperatura en grados Celsius
Serial.println(” C”);
delay(1000); // Espera un segundo
}
